激光加工：CNC技術優化激光鈑金切割技術
發布時間：2022-04-13 16:36
隨著鈑金業的發展，鈑金加工工藝也在不斷地優化與提升。在整個市場競爭激烈的環境下，激光加工技術在鈑金車間應運而生。激光切割具有高精度、高速度、柔性加工等優點，成為鈑金加工技術的新發展方向，能夠幫助企業縮短生產時間、降低產品成本，從而提升市場競爭力，因此激光鈑金切割技術越來越受到業內的廣泛青睞。
廣東省某著名激光設備廠商是業界數一數二的激光與自動化裝備綜合解決方案提供商，致力于智能裝備領域，涵蓋了大功率激光切割、精密激光切割、通用激光切割等產品與服務，為汽車、3C電子、鈑金等行業客戶帶來高效、優質的綜合解決方案。
加工遭遇難題
這家激光廠商的激光鈑金裝備涉及眾多行業，擁有廣泛的終端用戶群。此次，受客戶委托，需要打造一款高精度的通訊機柜產品。這款機柜區別于普通的機柜，在板材和工件設計上都實現了不同程度的創新。該機柜所用板材為3mm鋁板，眾所周知，鋁板的硬度比碳鋼和不銹鋼都要低，所以在加工時容易產生熱應變。而這款機柜在工件設計上，采用中間鏤空，只留外邊框的加工方式，在切割過程中受到擠壓后，工件邊框兩端容易造成變形上翹，影響整體加工效果。同時，客戶提出這款機柜的質量要求：工件整體尺寸與各部位尺寸偏差±0.4mm。如何滿足加工要求成為擺在技術團隊亟需解決的難題。
提升功能 靈活加工

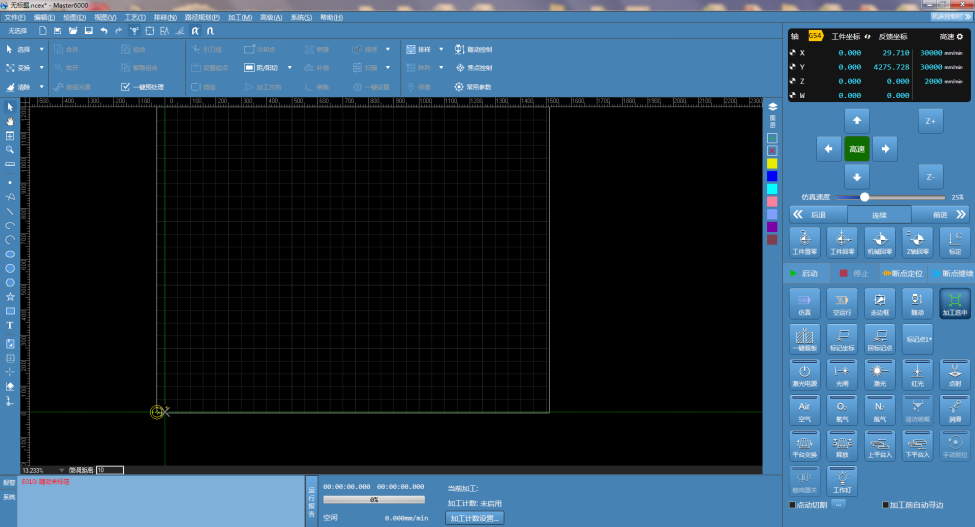

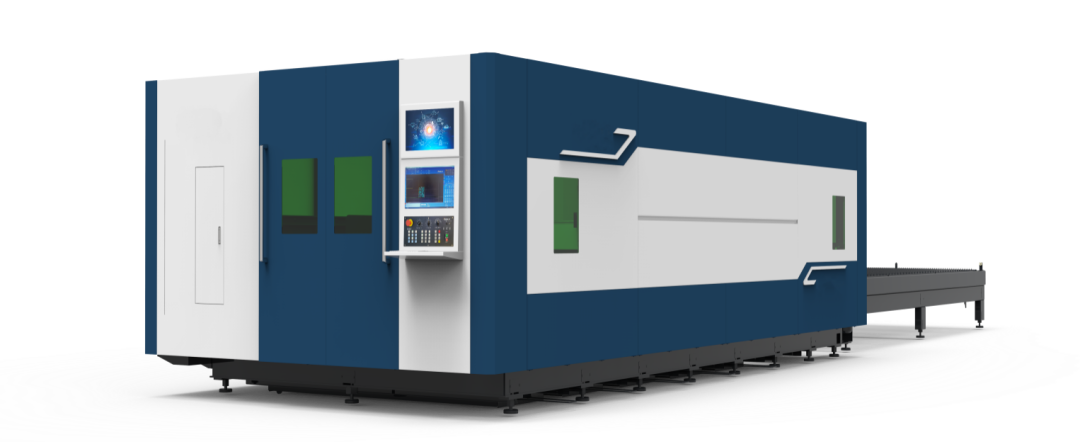

經過反復測試，該激光廠商將加工機柜的設備確定為某系列光纖激光切割機機型，這款機型配備了維宏NcStudio V15 激光切割控制系統。該控制系統包含了隨動控制系統、激光切割工藝處理、常用排樣功能和激光加工控制，可以支持掃碼導圖，一鍵裁斷，起刀工藝、收刀工藝等，在鈑金加工等金屬加工領域有廣泛的應用。
Ncstudio是維宏股份推出的一款自主開發、擁有自有版權的運動控制系統，軟件基于Microsoft Windows操作系統，充分發揮32位計算和多任務的強大優勢，除具有手動、步進、自動和回機械原點功能外，還具有模擬仿真、動態顯示跟蹤、 Z 軸自動對刀、斷點記憶（程序跳段執行）和回轉軸加工等特有的功能，可以直接支持主流 CAD/CAM 軟件生成的 G 代碼、 PLT 代碼格式和精雕加工（ ENG ）格式 。
Ncstudio采用標準的Windows風格用戶界面，具有操作簡便可靠、簡單易學的優點，可以與各種三維雕刻機、三維雕銑機一起使用。
專業服務 優化加工

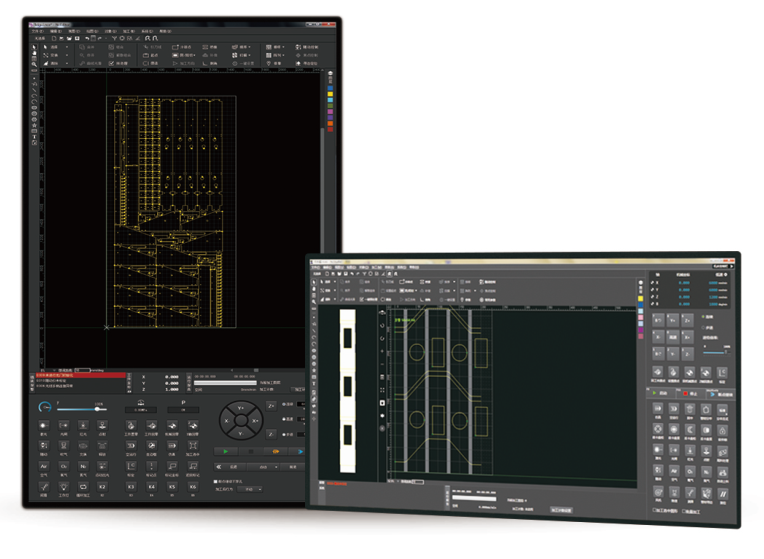

該激光廠商與維宏股份已合作多年，雙方建立了常態化的技術交流模式。其技術人員就這次機柜工件變形的問題求助維宏股份技術工程師，期待維宏股份能夠幫助他們共同解決這個難題。維宏股份技術人員實地觀看了加工現場，結合反饋的情況，發現割縫補償后的加工軌跡和反饋軌跡的尺寸是隨割縫補償設置而變化的，由此推斷系統的割縫補償功能是正常運作的。然后，維宏股份技術人員進一步查看加工排版設計圖，從排版圖紙來看，整個機柜的設計比較復雜，除了很多小零件外，其中三個大零件的尺寸加工要求非常嚴格，且不能添加微連，這確實給實際加工增添了不少難度。
要解決這一問題，必須改變加工方法。通過雙方技術團隊的深入探討，維宏股份技術人員提出優化加工的建議。首先，優化加工的順序。先把尺寸加工要求嚴格的三個大零件作為第一加工順序，這樣能夠防止小零件切落導致大零件發生熱應變。其次，將大零件的內外輪廓加工方向進行相反設置，這樣也能防止內外輪廓方向相同造成擠壓形變，同時將切割起點設置在板材線中間。最后，根據打標測量的經驗，添加割縫補償內縮外擴為0.4mm。
該激光廠商按照維宏股份技術人員的建議進行設置，最后加工出來的工件消除了變形的問題，而且誤差都在±0.4mm以內，滿足客戶要求。
該激光廠商技術總監說道：“通過這次合作，我們對維宏股份的產品更有信心，同時我們也非常感謝維宏股份技術人員專業的技術能力，幫助我們解決難題。”
未來合作
通過這次合作，廣東省某著名激光設備廠商與維宏股份再次增強了良好的合作關系。該激光廠商表示維宏股份的軟件和服務讓他們對未來的合作更有信心，并且希望雙方能夠保持長期的合作。
